聚氨酯保溫材料發泡機器

編輯：山東九旭發布時間 : 2020-09-18

　　聚氨酯保溫材料發泡機器是高壓聚氨酯發泡設備。由于高壓噴涂設備的材料在很小的混合室內撞擊并高速劇烈旋轉，因此混合非常的充足。高速運動的材料在噴槍的噴嘴處形成細霧滴，并將它們均勻地噴在物體表面。

　　聚氨酯保溫材料發泡機器主要用于保溫和制冷中的保溫和密封。用于大型球形儲罐、大口徑異型管件、冷庫壁等保溫材料的涂層、可實現現場發泡。

　　聚氨酯保溫材料發泡機器施工中遇到的問題以及處理方法

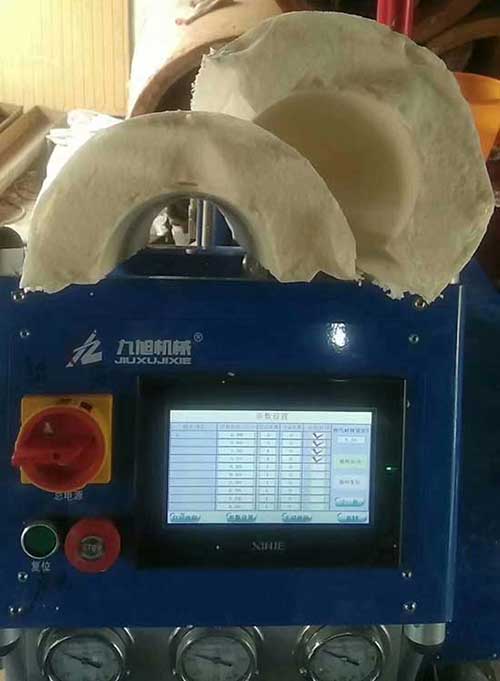

上圖：瓦殼聚氨酯保溫材料發泡機器

　　1）泡沫表面粗糙且不規則。主要原因是霧化差。可以延長和減小空氣混合噴嘴。小口徑。聚氨酯高壓噴涂機可以適當地遠離基材。另一個原因是起泡時間過快以及黑白材料的粘度。

　　2）聚氨酯保溫材料發泡機器泡沫柔軟。檢查黑白材料的比例，這通常是由過多的白色材料引起的。建議以正確的比例進行自由發泡測試。如果仍然柔軟，則可以適當增加黑色材料的比例。如果仍然柔軟，則必須檢查是否應使用乙二胺，并適當增加白色材料中使用的原材料。

　　3）泡沫很脆。該單元通常非常粗糙，這是由于系統中水含量過多造成的。如果僅表面是脆性的，請考慮材料溫度和環境溫度之間的差異是否太大。另一個原因是黑白材料的粘度差太大，而黑色材料則更大。

　　4）泡沫與基材之間的剝離強度低。原因是：基材表面不干凈，有浮塵或油漬。基材不會滲透，通過剝離可以看到界面處的水分。另外，基材的溫度太低并且發泡速度太快。濃稠的噴霧劑也可能導致過度的張力和剝離。

　　5）氣泡破裂。在現場可以清楚地看到裂縫。該現象主要是由于發泡體系中使用的聚醚的支化度和官能度低所致。可以適當地添加蔗糖和甘露醇作為聚醚的引發劑。另外，在施工期間適當增加噴涂層的數量，以避免重復現象。

　　6）逐層分離。聚氨酯保溫材料發泡機器施工連接界面均不粘連的現象。這種現象的出現與發泡系統有關。另外，發泡時間太快或太慢都可能導致這種現象。只是程度不是那么嚴重。有時是由于發泡系統中添加過多的硅油表面活性劑引起的。

久久精品久久精品久久I久久伊人精品一区二区三区I久久免费在线观看I999久久国产I999电影免费在线观看2020I亚洲综合丁香
